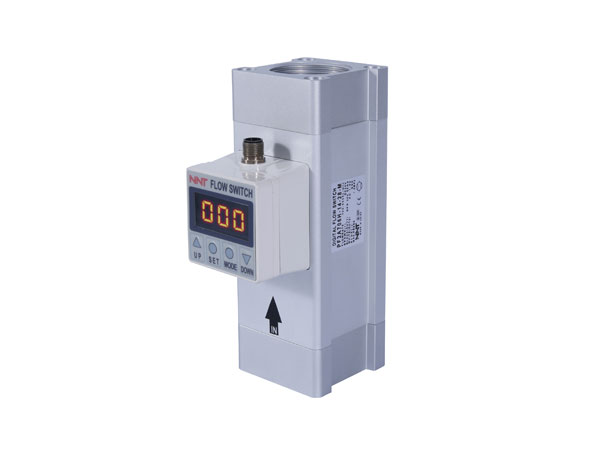

空氣流量開關NPF2A7※※H

輸出大流量，150~12000L/min (ANR)

可以進行流量大小的設定和檢出

可以數字顯示瞬時流量或累計流量

傳感器與顯示部分- -體式

多路輸出信號:開關輸出、模擬輸出、累計脈沖輸出

在線咨詢

全國熱線

0769-82638812

產品詳情

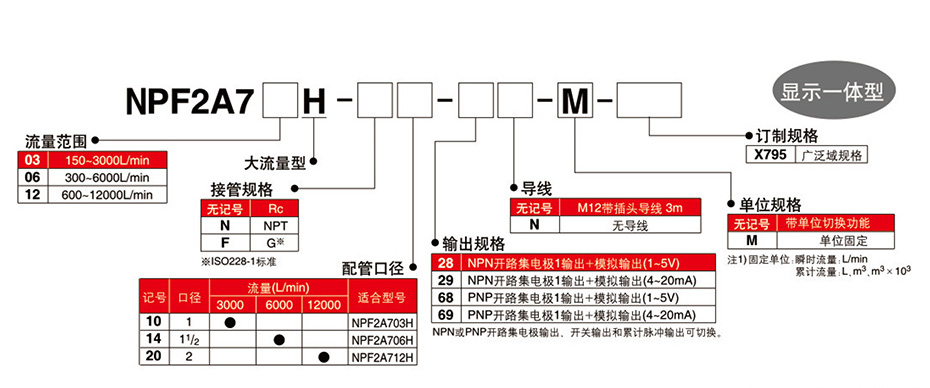

型號表示方法

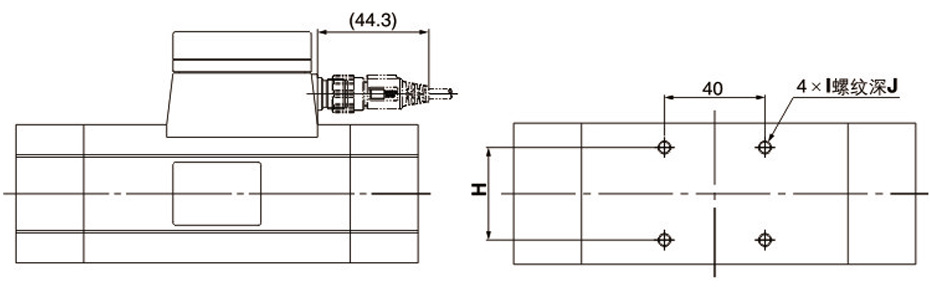

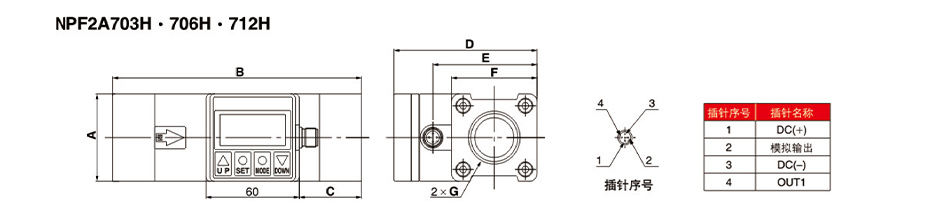

外形尺寸圖（毫米）

標準規格 Standard

型號		NPF2A703H	NPF2A706H	NPF2A712H
測定流體		干燥空氣.氮氣
檢測方式		熱式
額定流量范圍^注1）		150-3000L/min	300->6000L/min	600-12000L/min
設定最小單位^注1）		5L/min	10L/min
顯示單位^注2	瞬時流量	L/min, CFM
	累計流量	L, m³, m³x10³, ft³, ft³x10³, ft³x10⁶
使用壓力范圍		0.1~1.5MPa
耐壓力		2.25MPa
壓力損失		20kPa（最大流量時）
累計流量范圍注3）		0-9999999999L
精度注4）		± 1.5%F.S.(0.7MPa, 20°C時)
重復精度		± 1.0%F.S.(0.7MPa, 20℃時)模擬輸出士3.0%F.S.
壓力特性		±1.5%F.S.(0.1-1.5MPa,但以0.7MPa為基準)
溫度特性		士 2.0%F.S.(0~50°C、25°C基準)
輸出規格	開關輸出注5	NPN開路集電極最大負載電流80mA.最大時加電壓：30V.內部電壓降1V以下（負載電流80mA時）
		PNP開路集電極最大負載電流：80mA.內部電壓降：1.5V以下（負載電流80mA時）
	累計脈沖輸出注5	NPN或PNP開路集電極每1個脈沖的流量100L/pulse, 10.0ft³/pulse 每1個脈沖的ON時間；50msec/pulse

	模擬輸出注6	電壓輸出輸出電壓：1~5V.最小負載阻抗 100kΩ （輸出負載組阻抗 1kΩ）
		電流輸出輸出電流：4~20mA、最大負載阻抗250Ω
響應時間		1 sec以下
遲滯		遲滯模式;可變（可從0設定）.上下限比較模式:固定（0~3%F.S.可設定）
電源電壓		DC24V±10%
消耗電流		150mA以下
耐環境	保護等級	IP65
	使用溫度范圍	0~50°C（但未結冰及結露）
	耐電壓	AC1000V 1分鐘外部端子一起與外殼間
	絕緣阻抗	50MΩ（DC500V兆歐表）外部端子一起與外殼間
	耐振動	1000Vp-p 脈沖寬1μs 上升沿1ns
認證.標準		CE. RoHS
質量		1.1 kg（不含導線）	1.3kg（不含導線）	2.0kg（不含導線）
配管口徑(Rc, NPT, G)		1	1?	2

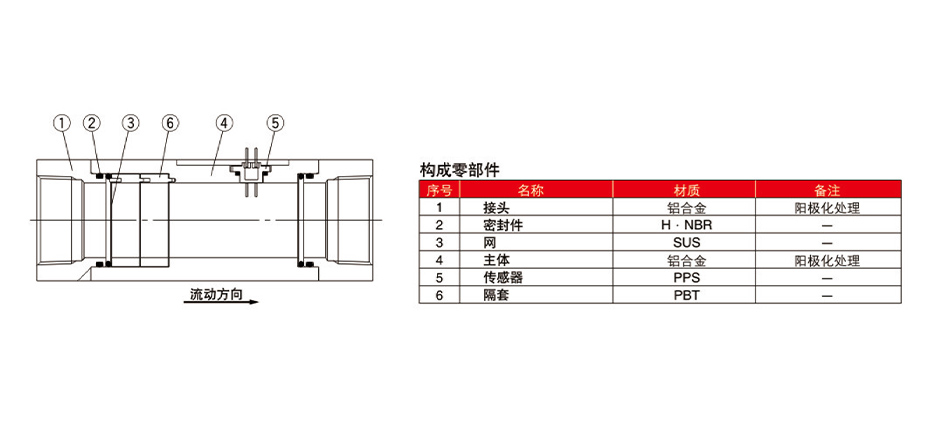

序號	名稱	材質	備注
1	接頭	鋁合金	陽極化處理
2	密封件	H·NBR	—
3	網	SUS	—
4	主體	鋁合金	陽極化處理
5	傳感器	PPS	—
6	隔套	PBT	—

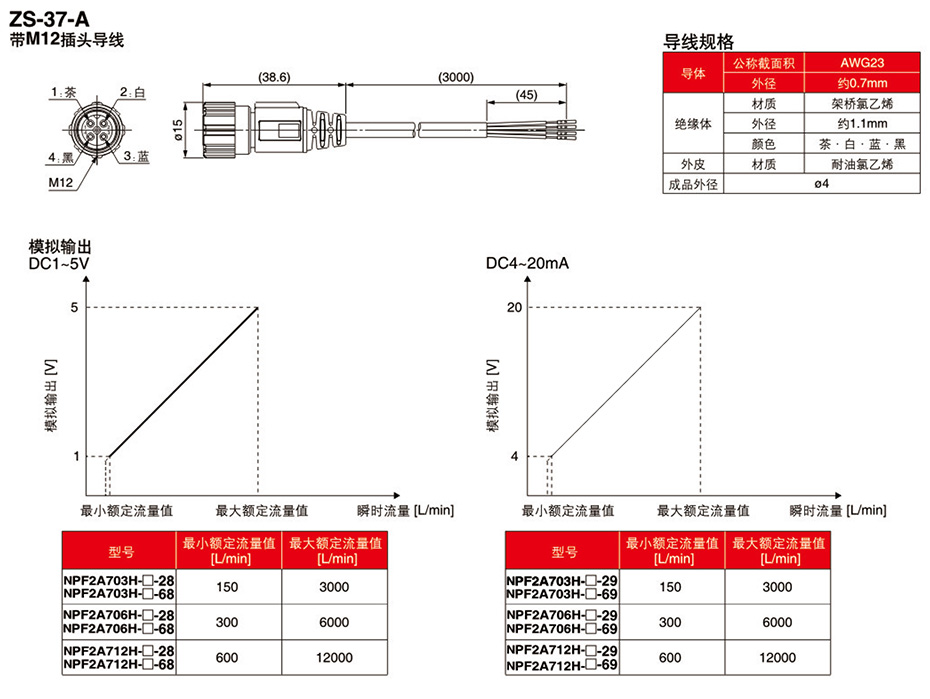

導體	公稱截面積	AWG23
導體	外徑	約 0.7mm
絕緣體	材質	架橋氯乙烯
	外徑	約 1.1mm
	顏色	茶?白?藍?黑
外皮	材質	耐油氯乙烯
成品外徑	? 4
