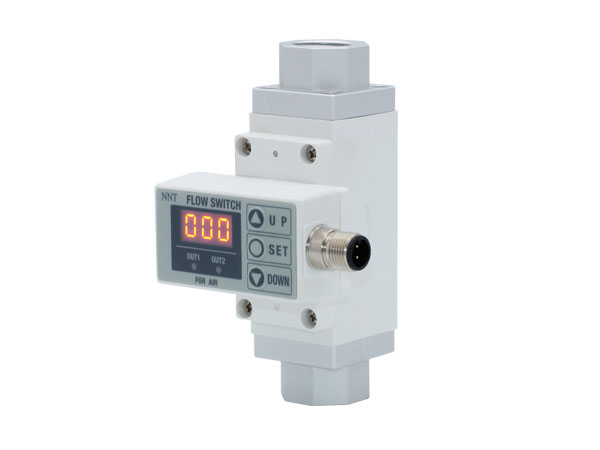

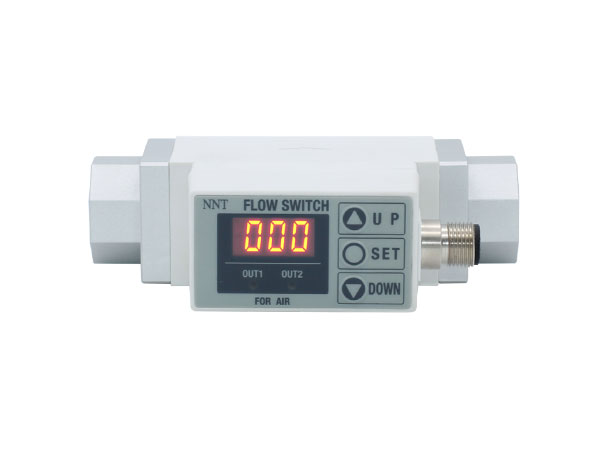

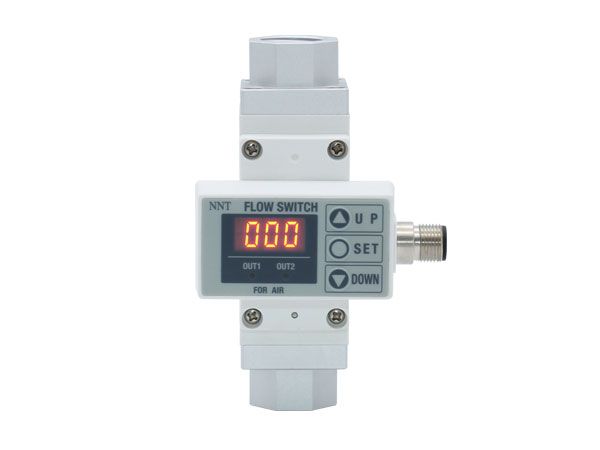

空氣流量開關NPF2A7

可以進行流量的設定和檢出

可以顯示瞬時流量或累計流量

傳感器部分和顯示部分有一體式和分離式兩種

2個輸出，可以獨立設定不同的流量

有開關輸出、累計脈沖輸出和模擬輸出

在線咨詢

全國熱線

0769-82638812

產品詳情

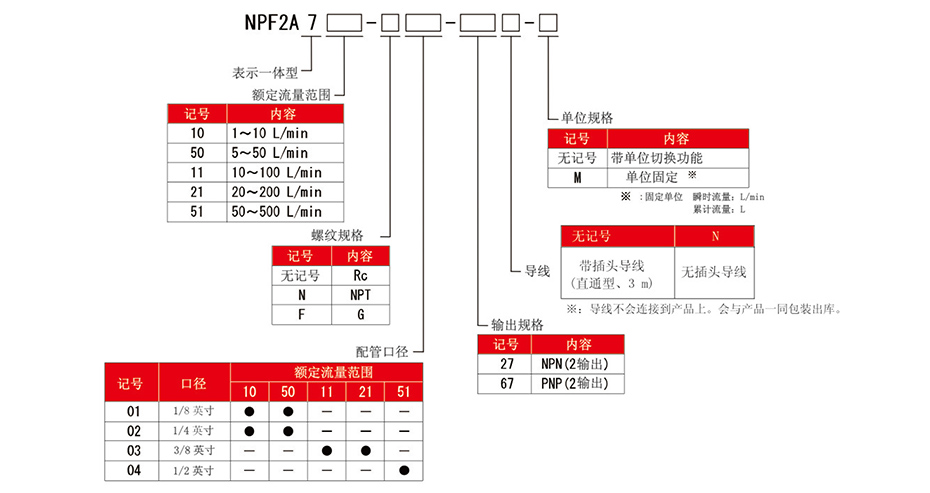

型號表示方法

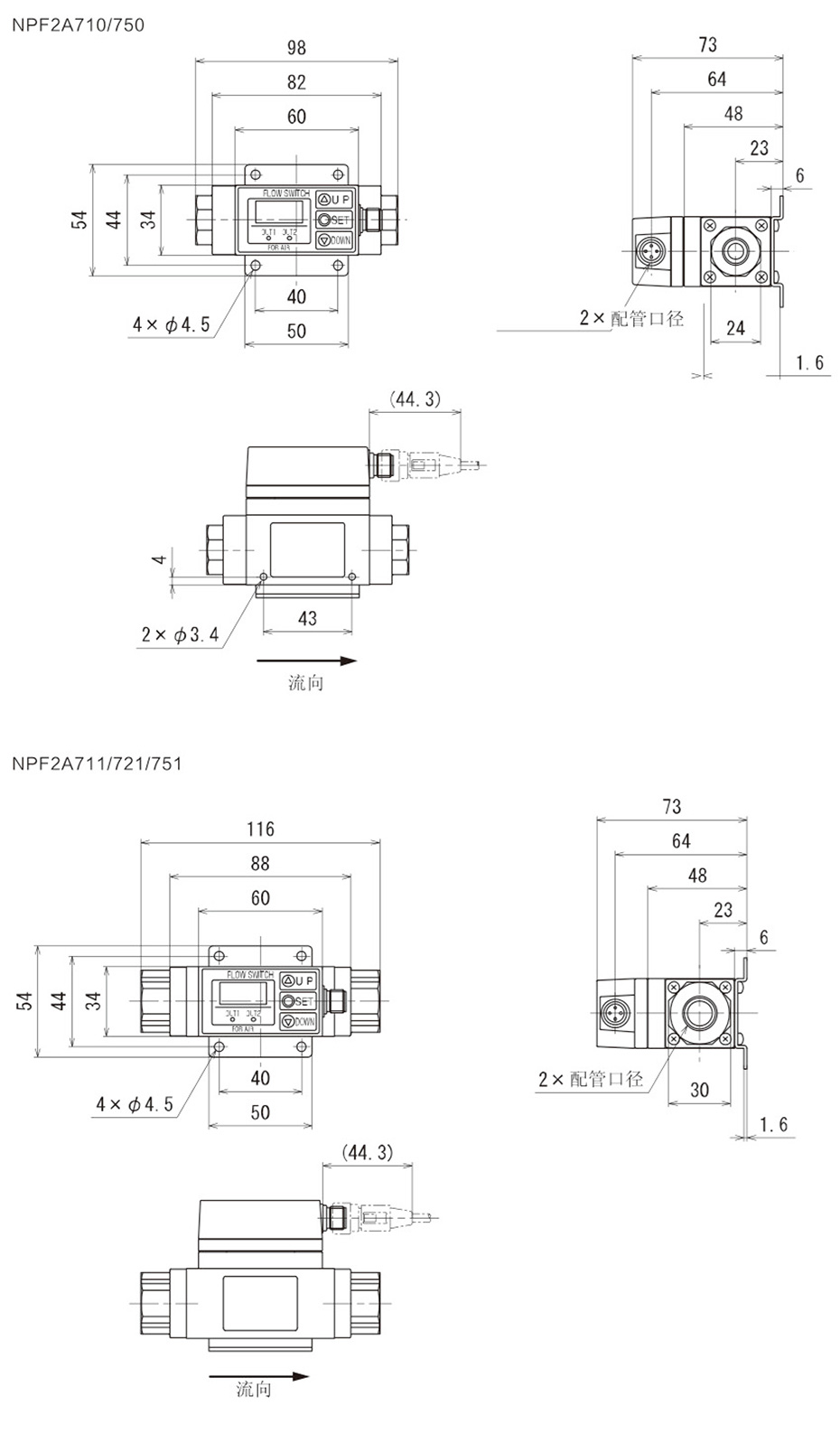

外形尺寸圖（毫米）
PDF文檔

標準規格 Standard

型號			NPF2A710--01-27	NPF2A750--02-27\|	NPF2A711-03--27	NPF2A721-03--27\|		NPF2A751-04-27
接管口徑Rc(PT)			1/8	1/4	3/8	3/8		1/2
使用流體			空氣，N₂
額定流量范圍(L/min)			1~10	5~50	10~100	20~200		50~500
最小設定單位(L/min)			0.1	0.5	1	2		5
累計脈沖的流量換算值(脈沖寬50ms)			0.1L/1個脈沖	0.5L/1個脈沖	1L/1個脈沖	2L/1個脈沖		5L/1個脈沖
顯示單位		瞬時流量	L/min,CFMx10^-2		L/min,CFMx10^-1
		累計流量	L,ft³x10^-1
\|使用壓力范圍			-50kPa-0.5MPa		-50kPa-0.75MPa
\|使用流體溫度			0-50C
電源電壓			DC12-24V±10%
消耗電流(無負載時)			150mA以下		160mA以下		170mA以下
累計流量范圍			0-999999L
檢出方式			熱式
直線性			±5%滿刻度以下
重復精度			±1%滿刻度以下		±2%滿刻度以下
溫度特性(以25C為準)			±3%滿刻度以下(15-35C).±5%滿刻度以下(0-50C)
輸出規格”		開關輸出	NPN開路集電極最大負載電流80mA內部電壓降1V以下最大施加電壓30V.2輸出
		累計脈沖輸出	NPN開路集電極(與開關輸出相同)
遲滯			遲滯模式:可變(可從0設定) 上下限比較模式:固定(3digits)
響應時間			1s以下
動作指示燈			ON時燈亮 OUT1:綠色 OUT2:紅色
耐環 境	保護構造		lp65
	使用溫度范圍		動作時:0-5℃ 保存時:-25-85℃(但未結露)
	耐電壓		外部端子與殼體間 AC1000V1分鐘
	絕緣阻抗		外部端子與殼體間 50MQ以上
	耐噪聲		1000VP-P 脈沖寬1us持續1ns
	導線規格		M12接頭(3m)

注1)開關輸出和累計脈沖輸出是在初期設定時選擇

注2)上下限比較模式遲滯為3digit,故P1、P2或nl、n2之差要大于7個數值(1個數值是最小設定單位)

注3)另有PNP開關輸出供選擇，請聯系本公司公司

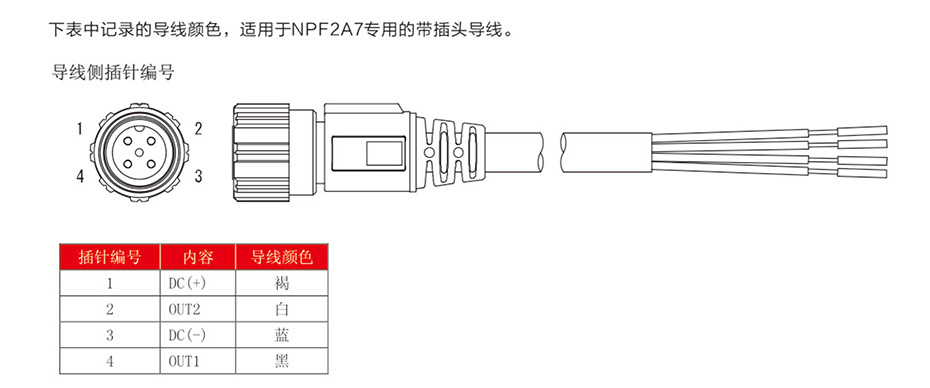

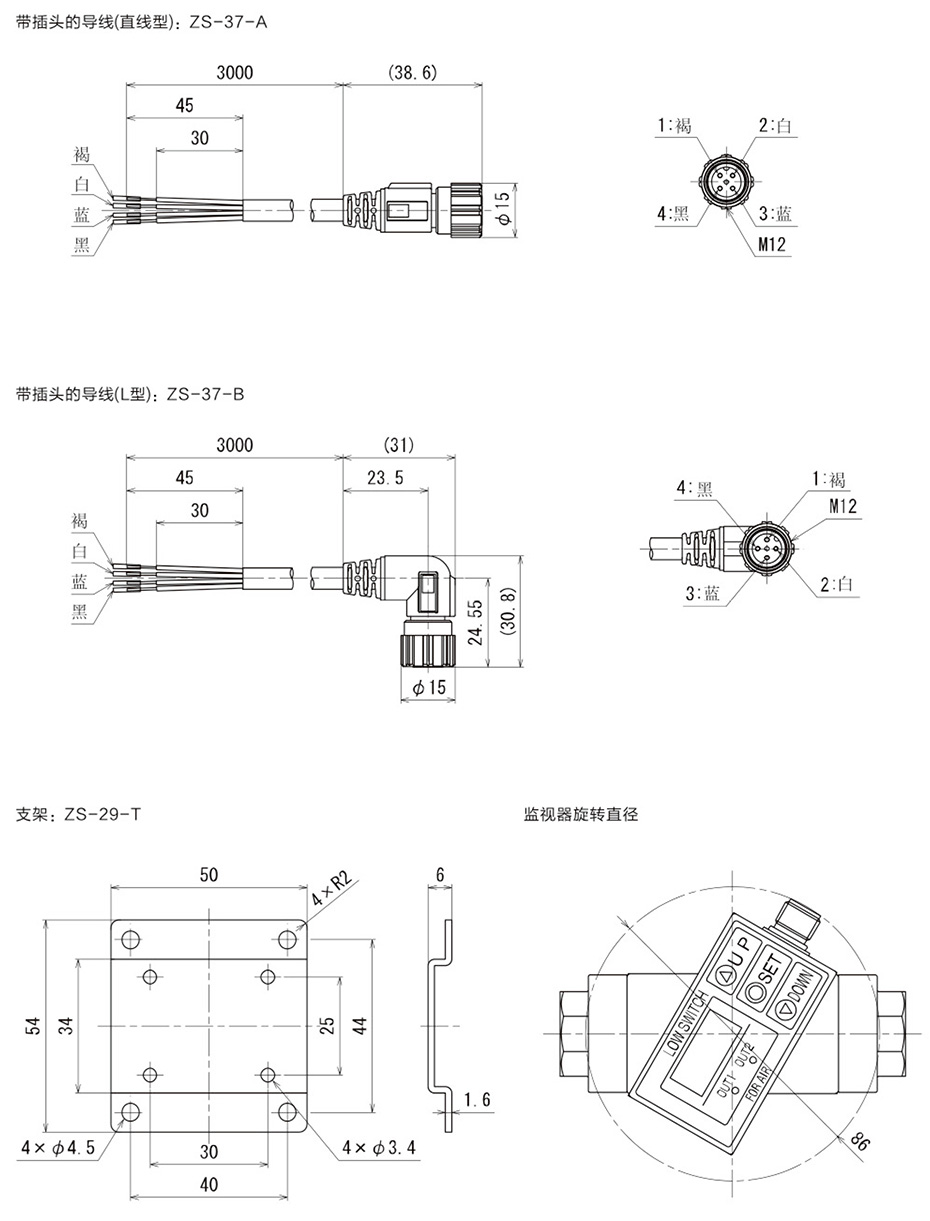

可選項/零部件型號

需要可選項的單體時請按照以下型號訂購。

型號	內容	備注	重量
ZS-37-A	帶插頭的導線(直通型)	長度:3m	100g
ZS-37-B	帶插頭的導線(L型)	長度:3m	100g
ZS-29-T	托架	帶4個安裝螺釘(3X12攻螺紋)	40g

迷你輸出特性：

形式	額定流量
形式	最小	最大
PF2A710	1 NL/min	10 NL/min
PF2A710	3.5 CFM×10^-2	35.0 CFM×10^-2
PF2A750	5 NL/min	50 NL/min
PF2A750	18 CFM×10^-2	176 CFM×10^-2
PF2A711	10 NL/min	100 NL/min
PF2A711	3.5 CFM×10^-1	35.5 CFM×10^-1
PF2A721	20 NL/min	200 NL/min
PF2A721	7 CFM×10^-1	71 CFM×10^-1
PF2A751	50 NL/min	500 NL/min
PF2A751	18 CFM×10^-1	176 CFM×10^-1
