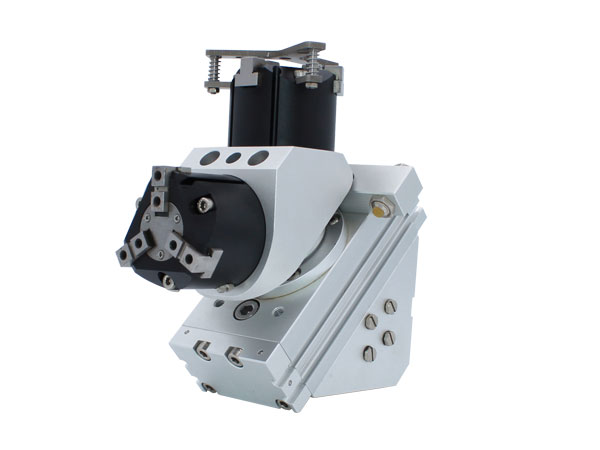

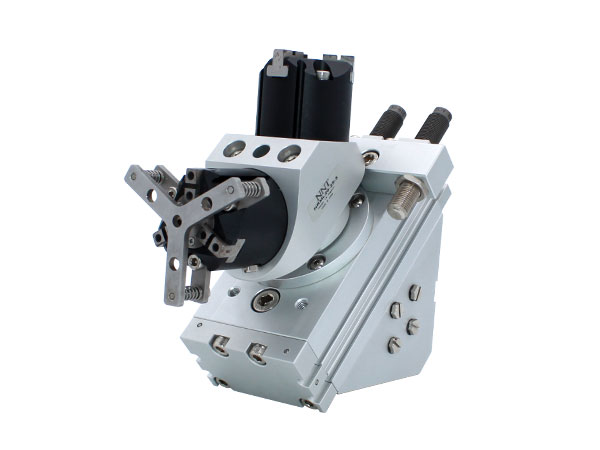

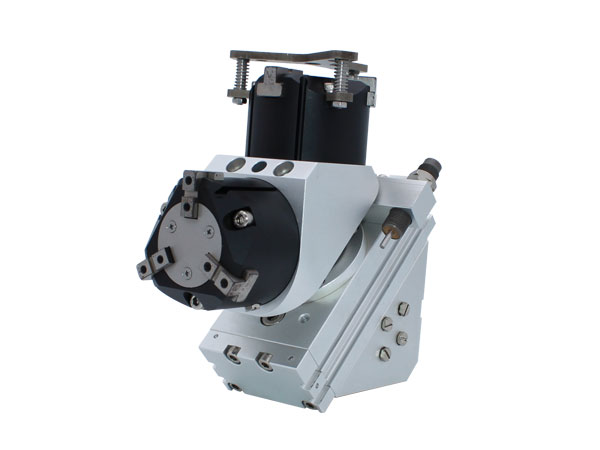

換向夾持缸NRML

氣路內藏可避免夾爪換向時氣管纏繞

適用于加工設備或組裝設備上、下料使用

全國熱線

0769-82638812

  • 產品詳情
  • 型號表示方法
  • 外形尺寸圖（毫米）
  • PDF文檔
標準規格 Standard
項目/缸徑 NMSQB-20A NMSQB-50A NMSQB-100A
配置夾爪氣缸 NMHS3-25D-NRML NMHS3-32D-NRML NMHS3-40D-NRML NMHS3-50D-NRML NMHS3-63D-NRML MHS3-80D-NRML NMHS3-100D-NRML
動作形式 回轉氣缸 雙動氣缸
夾爪氣缸 雙動氣缸
夾爪氣缸夾持力 OPEN 30N 70N 131N 282N 446N 578N 946N
CLOSE 35N 82N 149N 314N 496N 641N 1009N
使用流體 空氣
使用壓力范圍 2-7Kgf/cm2(200Kpa-700 Kpa)
最大使用壓力 6.5Kgf/cm2(650Kpa)
使用溫度范圍 0-60
潤滑 自由供給方式
配管接頭口徑 回轉氣缸 M5 PT1/8”
夾爪氣缸 M5 PT1/8"
回轉缸緩沖裝置 油壓緩沖
資質證書 Certifications

諾能泰資質證書

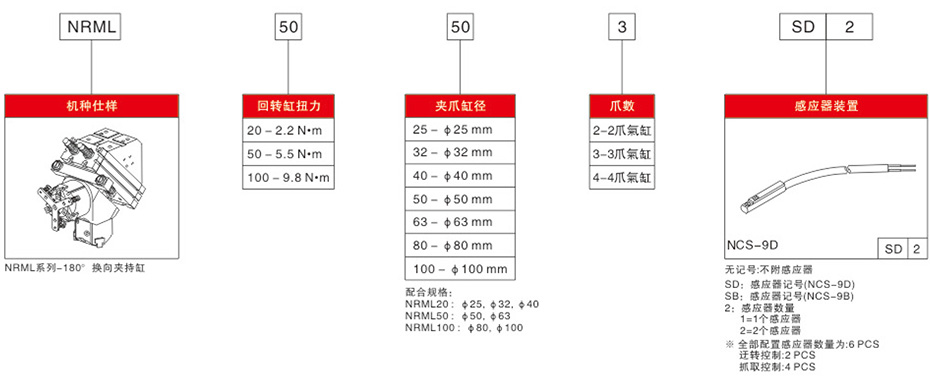

型號表示方法 Model indication

型號表示方法

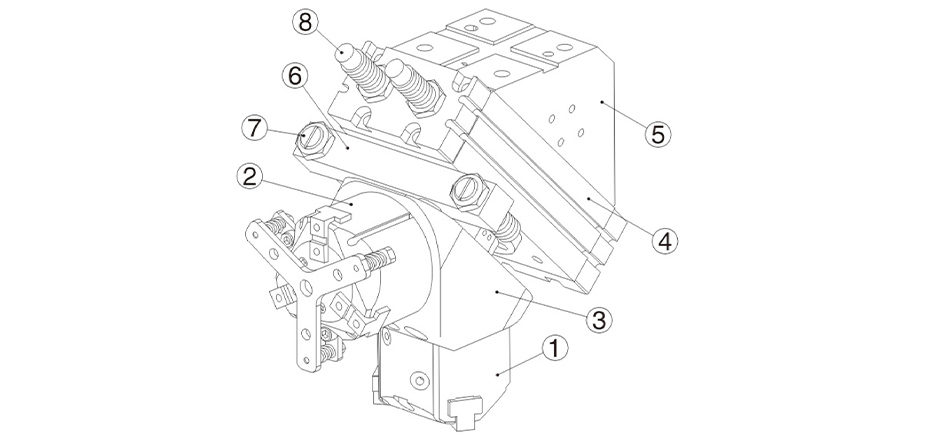

內部結構圖

內部結構圖

編號 1 2 3 4
6 7 8
名稱
規格 		機械夫 機械夫 夾爪固定座 回轉缸 底座 調整螺絲固定座 調整螺絲 緩沖器
NRML20-25-3 NMHS3--25D-NRML NMHS3-25D-NRML NRML20-25 NMSOB-20A NRML20-D NAML20 M10x1.0P NSAC1008-N
NRML20-32-3 NMHS3--32D-NRML NMHS3-32D-NRML NRML20-32
NRML20-40-3 NMHS3-40D-NRML NMHS3-40D-NRML NRML20-40
NRML50-50-3 NMHS3-S0D-NRML NMHS3-50D-NRML NRML50-50 NMSQB-50A NRML50-D NRML.50 M14x1.5P NSAC1408-N
NRML50-63-3 NMHS3-63D-NRML NMHS3-63D-NRML NRML50-63
NRML100-80-3 NMHS3-80D-NRML NMHS3-80D-NAML NRML100-80 NMSQB-100A NRML100-D NRML100 M20x1.5P NSAC2020-N
NRML100-100-3 NMHS3-100D-NRML NMHS3-100D-NRML NRML100-100

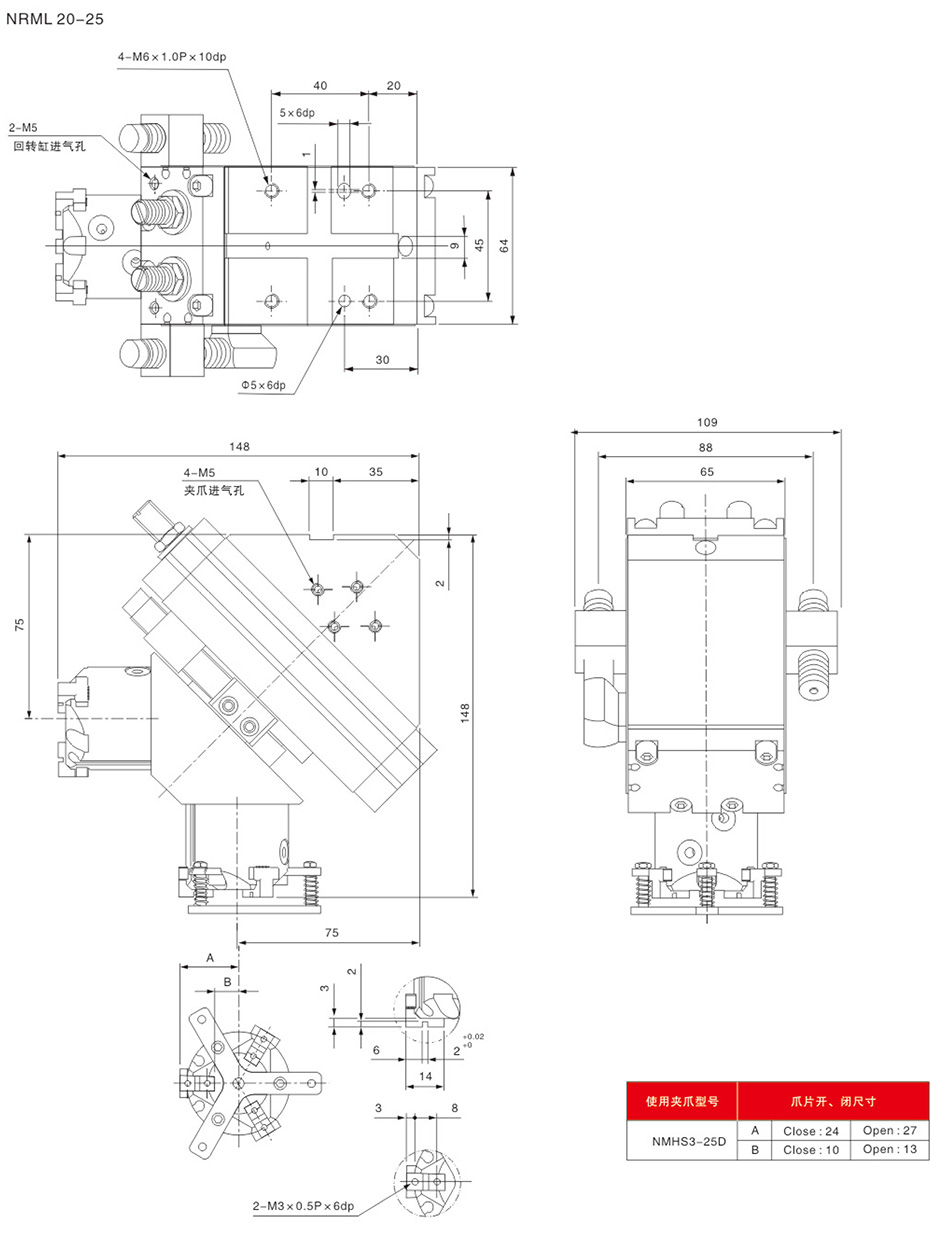

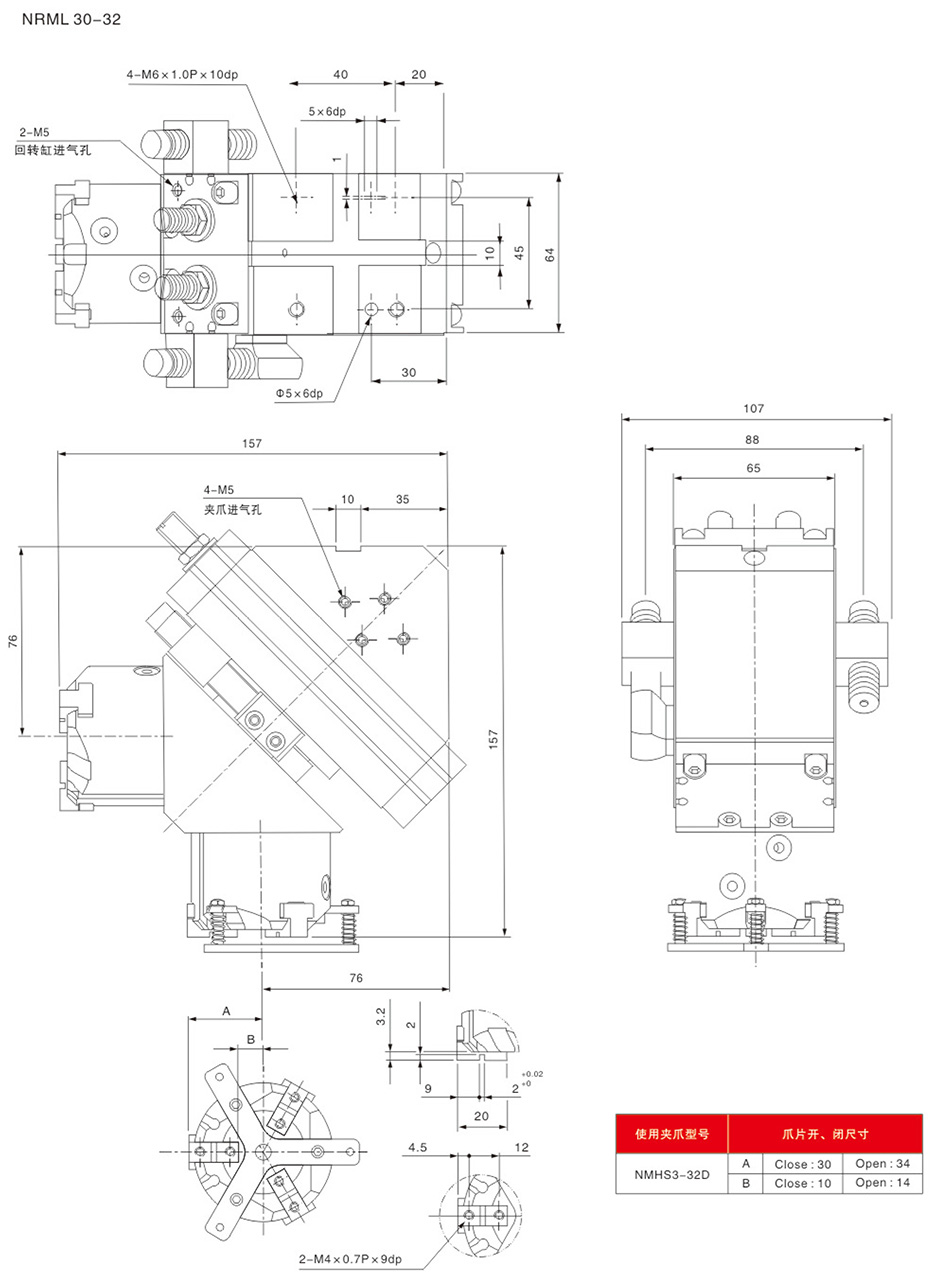

外型尺寸(毫米)

換向夾持缸NRML

外型尺寸(毫米)
