1.1本體結構設計

文中所述六足機器人由本體和腿部結構兩部分組成.機器人本體為長400mm,寬248mm的長方形,部關節連接位置呈左右對稱分布,以保證靜態時機器人六條腿的落腳點處于同一橢圓上,以增加其運動穩定性、同時有數過免了腿部之間的干渉 (圖1).為方便進行機器人運動控制,對機器人進行腿部命名并分組、其中1、4、5號腿為A組,2,3,6號腿為 B組。

1.2部結構設計

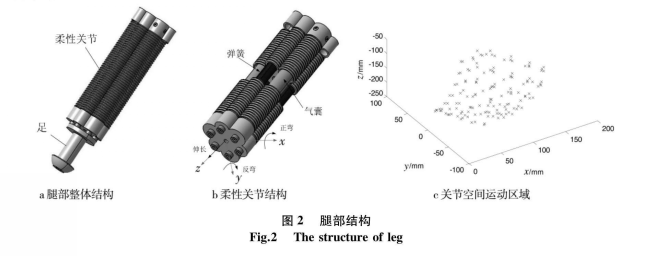

機器人腿部由自主研發的三自由度氣動柔性關節和足部結構組成(圖2a)，三自由度柔性關節由3根并聯的氣動人工肌肉及彈簧組成(圖2),通過控制人工肌肉內部壓縮氣體壓力(i=1,2,3),實現關節在空間任意角度的彎曲和軸向伸長 ,提高機器人運動的靈活性圖2c為關節空間運動區域:關節下端裝有足部結構、能夠有效增加機器人步距,提高運行速度,且防滑層増大了機器人與地面回的摩擦力,提高了運動的穩定性。

1.3運動原理

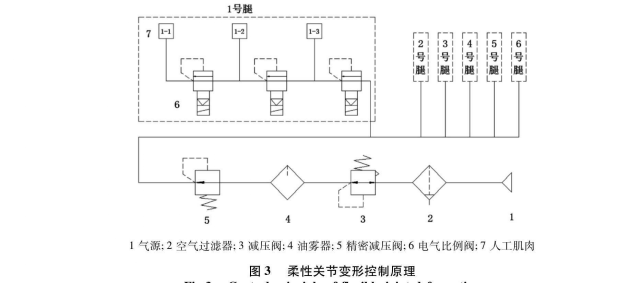

利用氣壓控制系統控制機器人運動.氣壓控制系統由1臺S7200PLC控制器和18個電氣比例閥組成,控制原理見圖3.通過PIC控制電氣比例閥調節柔性駆動器內部人工肌肉氣體壓力及各肌因充氣時間間隔 ,實現對柔性關節變形的控制,使其完成設定動作.不同步態中,因柔性關節氣路連接方式不同、所需比例數目也有差別。
