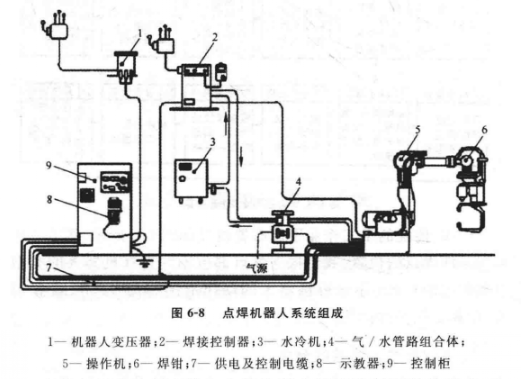

為適應靈活的動作要求,點焊機器人本體通常選用關節型作業機器人,一般具有6個自由度。驅動方式主要有液壓驅動和電氣動兩種其中,電氣動具有保養維修簡便、能耗低、速度高、精度高、安全性好等優點,因此應用較為廣泛。點焊機器人主要由操作機、控制系統和點焊焊接系統三部分組成,如圖6-8所示。操作者可通過示教器和操作面板進行點焊機器人運動位置和動作程序的示教,設定運動速度、點焊參數等。點焊機器人按照示教程序規定的動作、順序和參數進行點焊作業其過程是完全自動化的。

    點焊焊接系統主要由點焊控制器(時控器)、焊針(含阻焊變壓器)及水、電、氣等輔助部分組成。點焊控制器是點焊焊接系統負責參數輸人、接控制以及與機器人控制柜、示教器之間的通信聯系。

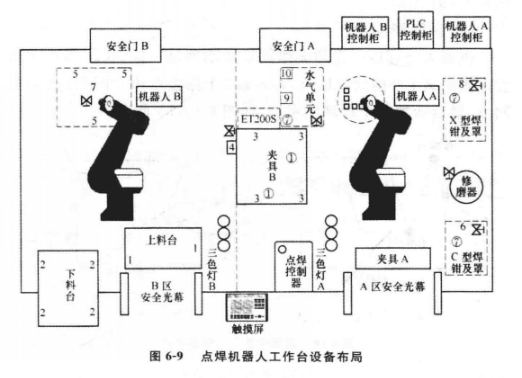

    如圖69所示為點機器人工作臺設備布局。工作站是選用兩臺 最大200kg負載，最大工作半徑為2400m機器人作為搬運機器人和焊接機器人使用,每臺機器人由一個機器人控制柜、一臺點焊控制器和一臺焊鉗修磨器、一套自動工具快換裝置、 X鉗和C鉗的支架保護罩各一套、一臺冷水機和一合空氣壓縮機、一臺系統PLC控制拒、ET200S分布式I/O一臺帶有觸摸屏的作臺一套裝有氣動比例閥的水氣單元系統，上料臺、下料臺、焊接夾具 A、焊接夾具B及安全置 (安全門,光幕)組成。

 兩臺機器人可以獨立進行操作，也可以組合到一起形成一個系統，通過主操作臺上觸摸屏的主畫面來選擇要操作的系統。
