氣動機械手是機械手的一種，它具有結構簡單，重量輕，動作迅速、平穩、可靠和節能等優點。它的壓力一般在0.4~0.6Mpa之內，個別氣壓系統的壓力可達0.8~1.0Mpa，其臂力壓力一般在30Mpa以下。

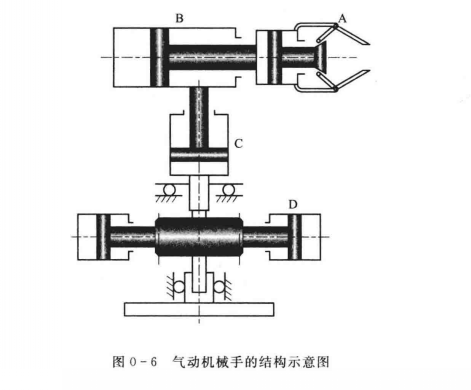

    如圖0-6所示是用于某專用設備上的氣動機械手的結構示意圖，它由四個氣缸組成，可在三個坐標內工作。圖中A為夾緊氣缸，其活塞退回時夾緊工件，活塞桿伸出時松開工件。B缸為長臂伸縮缸，可實現伸出和縮回動作。C缸為立柱升降缸。 D缸為旋轉氣缸，該氣缸有兩個活塞，分別裝在帶齒條的活塞桿兩頭，齒條的往復運動帶動立柱上的齒輪旋轉，從而實現立柱及長臂的回轉。

這種氣壓傳動機械手氣壓系統有以下特點：

1、用增速機構即能獲得較高的運動速度。

2、結構簡單，剛性好，成本低。

3、空氣泄漏對環境無污染，對管路要求低。

4.驅動立柱旋轉的氣缸采用氣液聯動缸C,以氣壓缸作動力，液壓缸起阻尼作用，為保證機械手速度均勻、動作協調，系統中需要增設一定的氣壓輔助元件，如蓄壓器、數顯壓力開關等。
