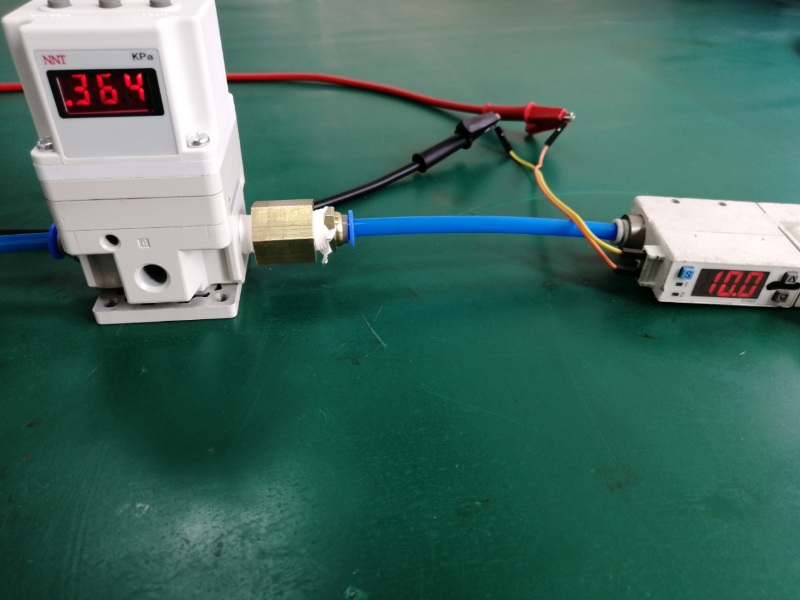

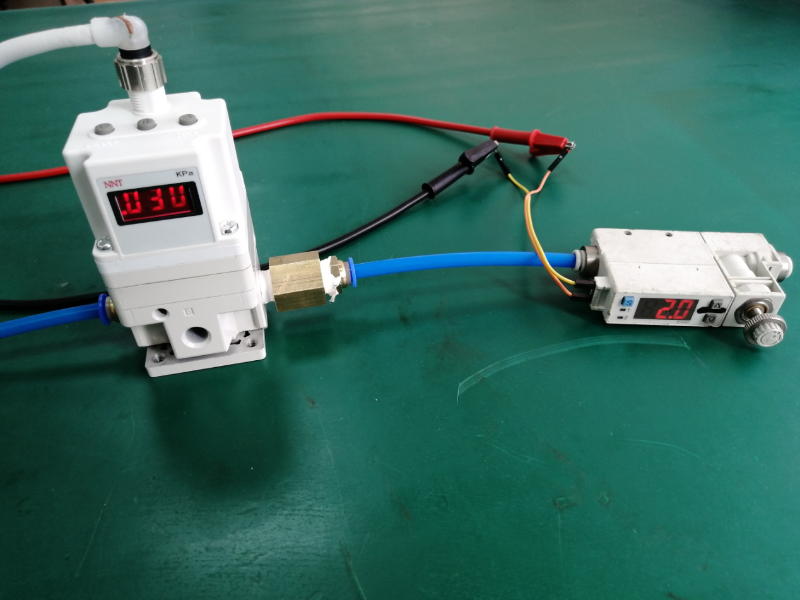

上圖是一個電氣比例閥 和一個銅材質的自制節流接頭，再加一個空氣流量計搭建的流量控制以及檢測的平臺。

我們有很多需要用到小流量控制的場合，比如氣體定量泄放、檢測、氣流量冷卻、助燃等都需要既能穩定又可調節的流量輸出，今天分享一個NNT電氣比例閥與節流接頭組合，實現小流量輸出控制的方案。

電氣比例閥 的輸出壓力范圍廣，可以根據不同流量范圍要求，定制節流孔徑大小不一樣的接頭，在一定的輸出范圍（最大流量不能超過比例閥的最大輸出流量）實現高精度的流量控制。

電氣比例閥 的控制信號只要是標準的工業控制信號，都可以通過這個控制信號直接對應流量大小。

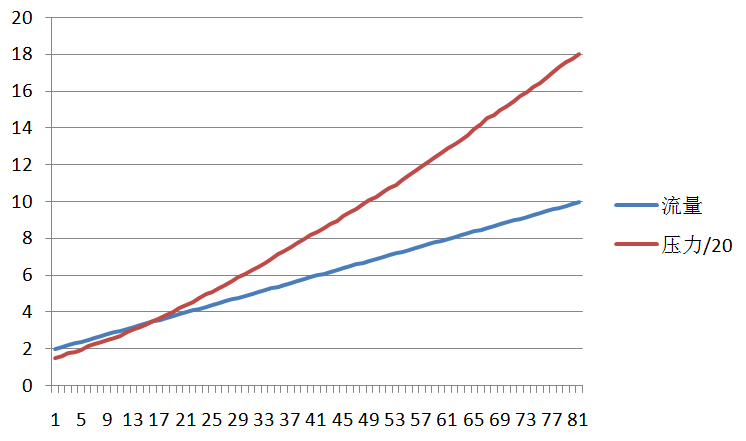

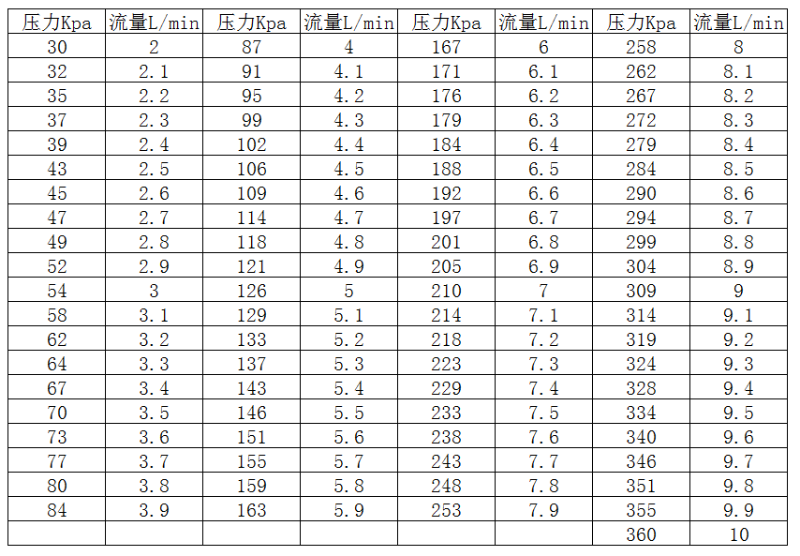

下面附上已經測試過的實驗輸出2.0~10.0L/min每0.1L/min的比例閥控制數據。

這種方案的好處在于輸出流量是比例閥輸出的壓力經過節流孔流出，因?yàn)閴毫梢暂敵隹梢钥刂频暮芗?xì)，所以當調節流量時，能夠0.1L/min的進行調節，輸出流量穩定。
